case

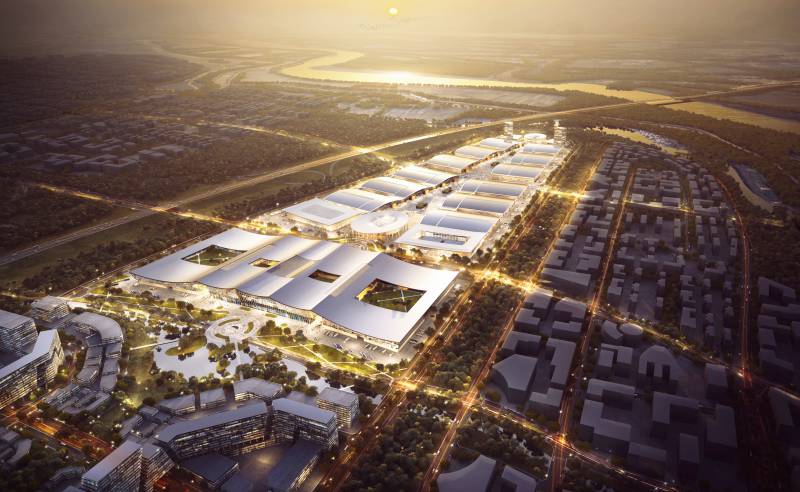

該項目位于山東省濟南市新舊動能轉換先行區，總建筑面積120萬㎡，其中凈展覽面積51萬㎡，是全球凈展覽面積最大的會展中心和濟南新舊動能轉換先行區標志性工程，其中最大的展覽館即為N1展館。
N1展館屋蓋鋼結構采用倒三角形空間立體桁架結構，由11榀主桁架和2榀次桁架組成，主桁架跨度117m，高度6m，寬度4m，自重最大約為240噸，屬于少數非預應力體系展館。超百米的大跨度結構吊裝及拼裝，全過程采用全站儀對關鍵點進行監測，通過BIM建模模擬拼裝過程，預演出現的各種情況，建立地面平面控制坐標系及高程測量控制體系，設置高精度專用拼裝胎架。同時設置全桁架桿件關鍵部位坐標起拱值，保證拼裝及吊裝環節形變控制在最小限度內，避免安裝過程以及安裝后的形變。為滿足黃河波紋形狀的項目屋面設計，立體桁架設計為不規則曲線造型且組成桁架各桿件之間相交角度種類多，焊接施工難度極大，控制各桿件的焊接順序是保證桁架拼裝過程中減少變形的關鍵項目。團隊嚴格考核，選拔一級焊接資質的焊接作業人員，控制桁架組成桿件的焊接順序，采取分段對稱平衡焊接方式確保桁架拼裝質量。
